항목

 사양

 비고

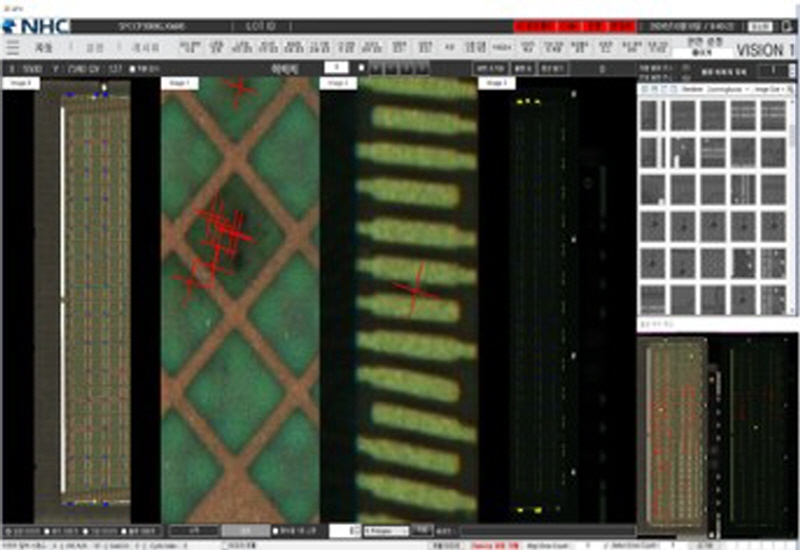

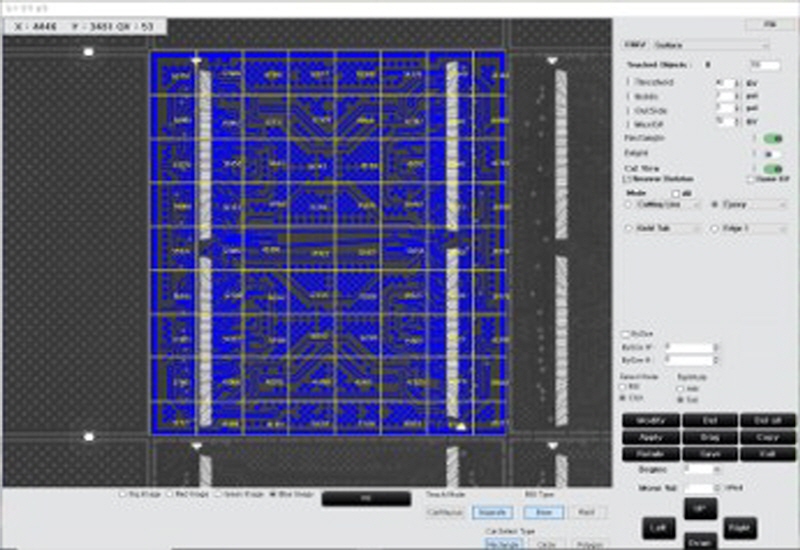

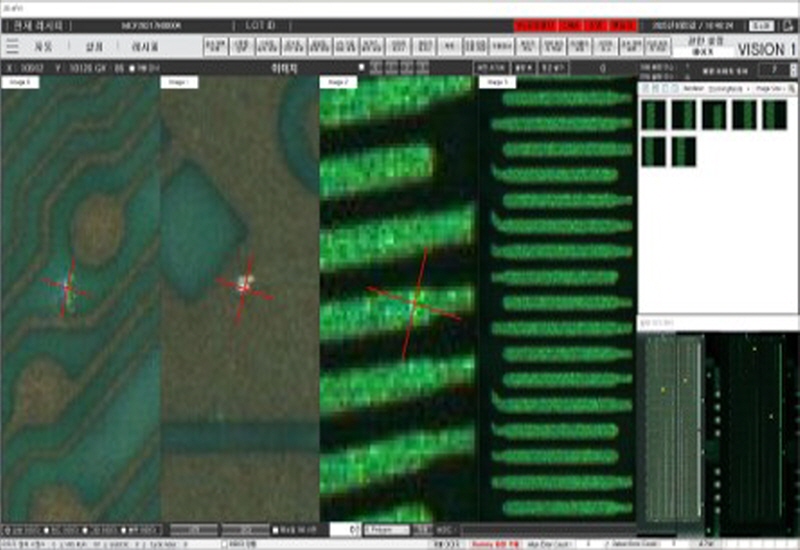

 Vision system

 Camera : 16K Multi Color TDI Line Scan 2Set

Illumination:  Power LED Red/Green/White 6Ch  / Resolution:  3.5 μm/pixel (F.O.V : 57mm)

 Top/Button Inspection

 Inspected Products

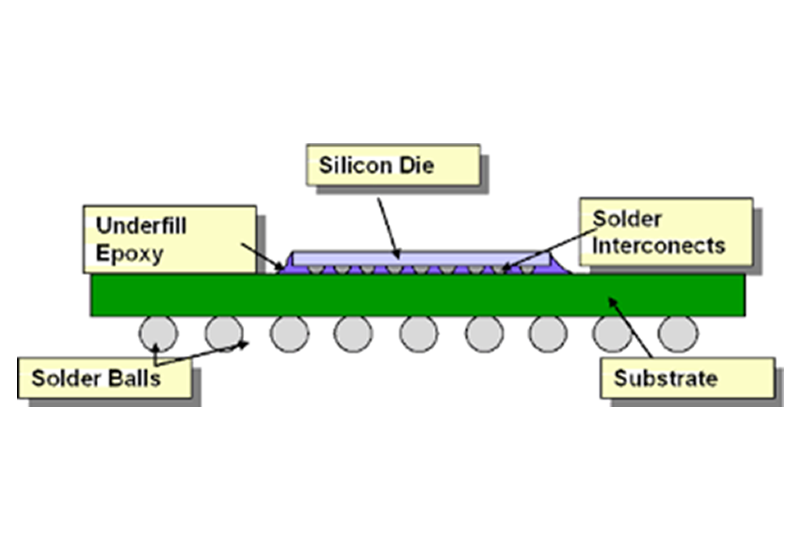

 Type: BOC, CSP, UTC, SiP, PBGA, MMC, FC-CSP, FC-BGA etc.

Size: (W)40~120mm, (L)100~300mm, (T)0.06mm and 1.50mm  / Surface finish: Soft Au, ENIG, OSP(=Flux), Hard Gold

 신규 제품 협의 가능

 Productivity

 PSR/Pad 검사 시 Tact time (3.5 µm)

폭 110 mm, 길이 300mm 이하 : 2회 분할 총 4회 Scan 25 sec

 제품 사이즈별 다름

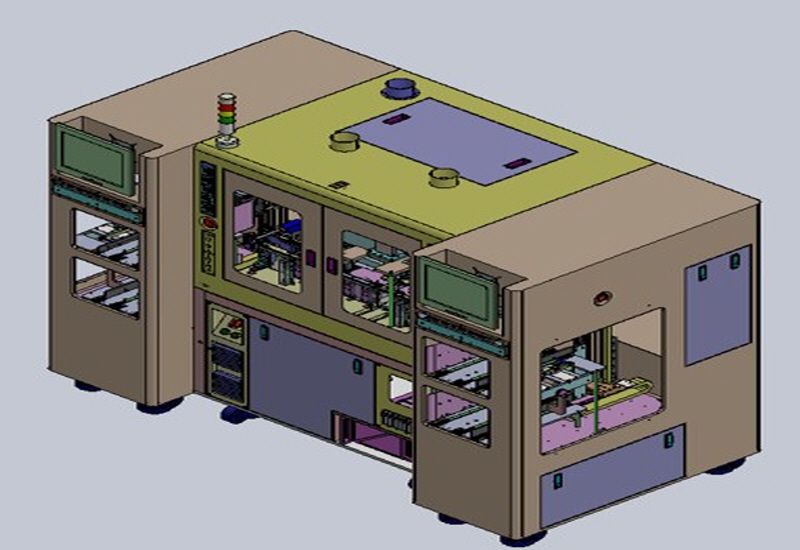

 System Size

 2,500mm(W) x 2,100(D) x 2,000(H) , Weight: 3.5 ton

 Control

 PC Base Window 10/ Motion ->Ether Cat Type / Servo Motor

 Main Power

 220V ±10% 50A 60Hz, 3Phase

 Main Air

 5-8Kg/〖cm〗^2 AIR TUBE SIZE : Ø10.0(2EA)

 Inspection Defect size

 현재장비 : Defect 10um 이상 검출, 개발가능 : Defect 3um 이상 가능
