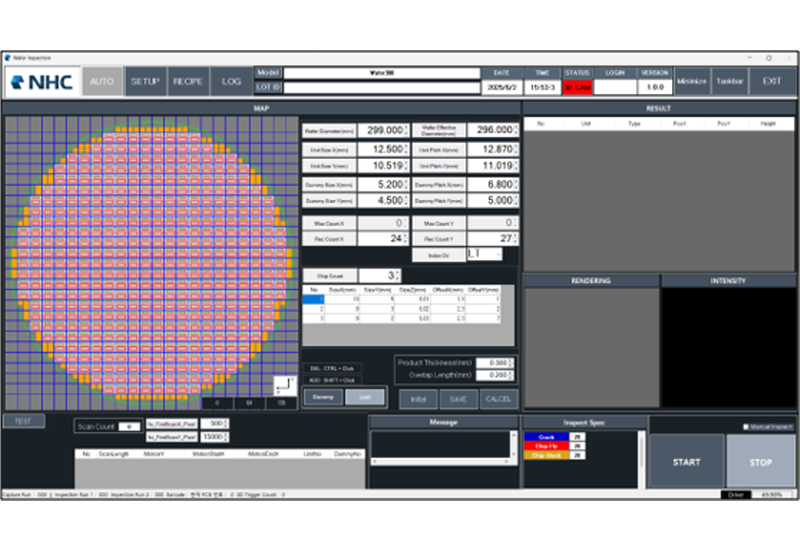

· Wafer Unit의 높이 검사 시스템 · Wafer의 Unit/Dummy/Chip의 높이 측정 및 Crack을 검사. · 간단한 레시피 입력을 통한 Wafer 형상 자동 생성 · Line Confocal 방식을 통한 Wafer 전체 높이 측정으로 데이터 손실 영역 제거 · 3D Line Confocal 모듈을 이용한 높이 데이터 취득 · 높이 측정 알고리즘을 통한 HeightOver / HeightUnder 검출 · 높이 측정과 동시에 Crack검사

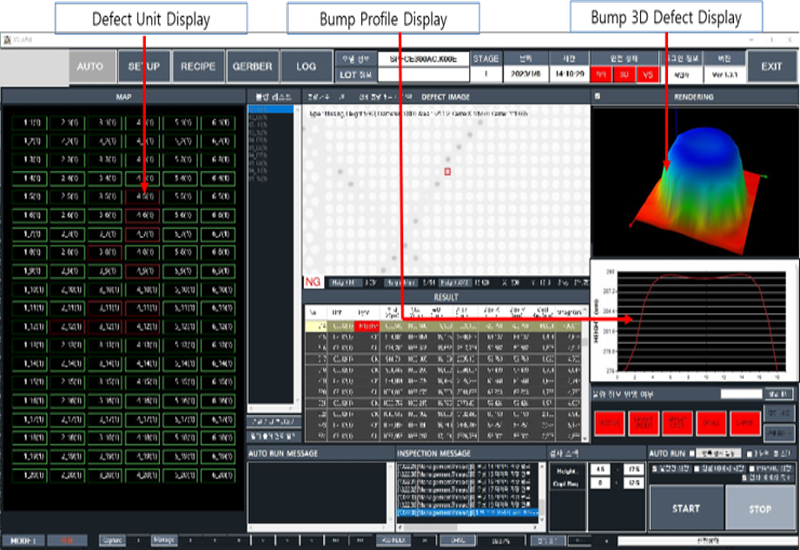

· 반도체 PCB 2D/3D 검사 시스템 · 광삼각법을 이용한 3D와 2D의 일체형 모듈 적용 · 고속 영상 취득 및 3D 알고리즘 기술 적용 · 3D Bump Measurements · 2D Bump measurements · 사용자 편의를 위한 검출 파라메타 편집 Software

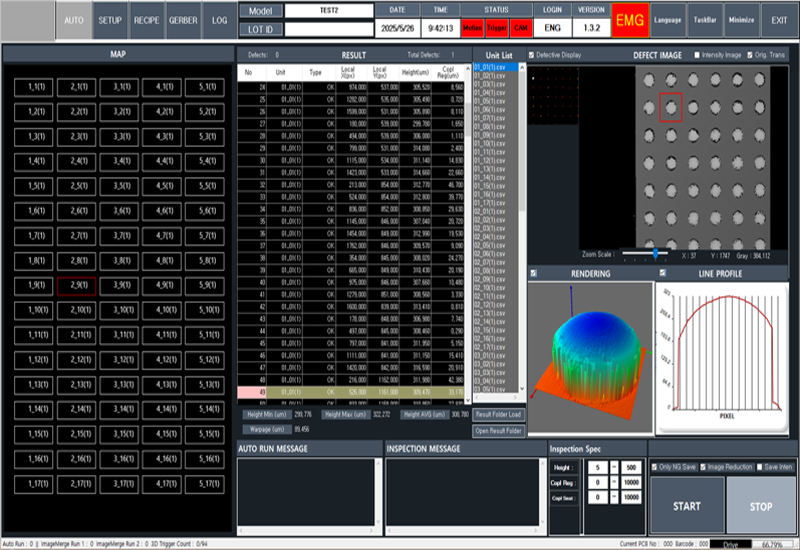

· 반도체 PCB 2D/3D 검사 시스템 · Line Confocal Scanner를 적용하여 Bump높이를 실시간 초고속/초정밀 검사하는 시스템 · 고객사 Spec에 맞는 Scanner Model 적용 · 불량 이미지 및 좌표 VRS 연동 Software · 강력한 검사영역 편집 Software
· 반도체 Probe Card 2D/3D 검사 시스템 · 측정 시간 및 Data 가공시간 단축을 통한 생산성/품질 향상 · 검사 장비를 이용한 공정불량 검사 및 Data 확보 · 측정 장비 (3D) : Tip 측정 [평탄도/ 높이/ 좌표], Bump 측정 [크기/ 높이/ 평탄도] · 검사 장비 (2D) : 공정 불량 [도금불량/ 크기불량/ Loss 등]
