항목

 사양

 비고

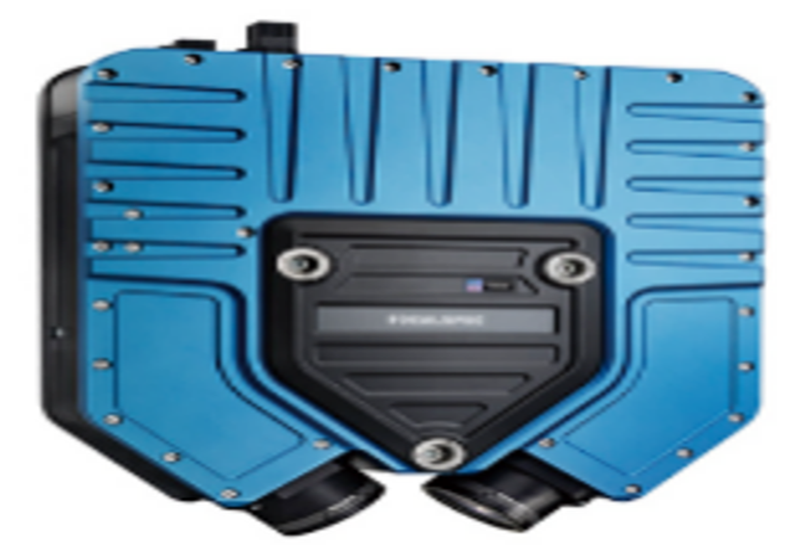

 3D Vision system

 Sensor : Line Chromatic confocal or Laser 광삼각법  /   Scan Speed : 400um 이하 기준 Max 120mm/s

 Z Repeatability : 0.2um  /  X Resolution:  6.5μm/pixel (F.O.V : 11.0mm)

 Bump Height, Coplanarity 등

 2D Vision system

 Camera : 18K Mono Line Scan 2Set  /  Illumination:  Power LED Red/White 2Ch   /  Resolution:  3.0 μm/pixel (F.O.V : 52mm)

 Diameter, Position, Damage 등

 Inspected Products

 Height, Diameter, Position, Damage, Coplanarity 등

 Inspection Time

 폭 80 mm, 길이 300mm 이하 :총 6회 Scan 30 sec

 System Size

 2,500mm(W) x 2,100(D) x 2,000(H) , Weight: 3.5 ton

 Control

 PC Base Window 10/ Motion ->Ether Cat Type / Servo Motor

 Main Power

 220V ±10% 50A 60Hz, 3Phase

 Main Air

 5-8Kg/〖cm〗^2 AIR TUBE SIZE : Ø10.0(2EA)

 Inspection Defect size

 현재장비 : BUMP 높이 10um 이상 검출 가능 , 개발가능 : BUMP 높이 3um 이상 가능
