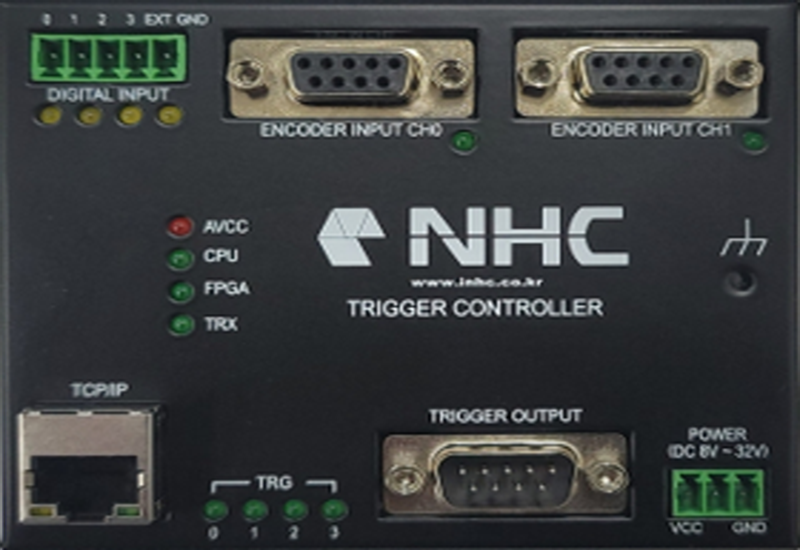

Encoder Trigger Board
· 적용분야 : 반도체 검사장비 / 레이저 마킹 / 비전 검사 시스템
· 모터의 회전 위치나 속도를 정밀하게 검출하고, 그에 따라 트리거 신호(Trigger Signal)를 발생시키는 핵심 제어 모듈
· 장비 동작의 정밀한 위치·시간 동기화 실현
· 이미지 캡처, 측정, 절단 등 공정의 정확도 향상
본문
Feature |
Description |
PC Interface |
10/100 Mbps Ethernet (TCP/IP) |
Encoder Input |
Differential (RS-422) Line Driver Input (2 Channel) |
Trigger Output |
Differential (RS-422) Line Driver Output (4 Channel) |
Digital Input |
Isolated NPN Input (4 Channel) |
Input Power |
DC 8V ~ 32V, Power Consumption : Max 5W) |
Enc Input Frequency |
Max 50 Mhz |
Trg Output Frequency |
Max 25 Mhz |
Trg Out Pulse Resolution |
0.01us |
Dimension |
100mm x 85.5mm x 25.6mm (DIN Rail TYPE) |
Window Application |
Support U/I Program & Library (C++, C#) |
Firmware Upgrade |
Support Remote Firmware(FPGA) Upgrade |
